Коммутатордун ар кандай стилдерине жана ар кандай ички кулпулоо конструкцияларына ылайык, Шире Мотор коммутатору интегралдык коммутаторго жана жалпак коммутаторго бөлүнөт. Интегралдык коммутатор цилиндр формасында жана жез тилкеси тешикке параллелдүү. Бул жөнөкөй түзүлүшү жана өндүрүштүн натыйжалуулугу менен мүнөздөлөт. бийик. Интегралдык коммутаторлордун үч негизги стили бар: жез жана слюда, слюда калыптанган жана калыпка салынган кабыктар. Планардык коммутатор желдеткичке окшош, жез тилкелери тешикке перпендикуляр вентилятор кесилиши бар.
Модель № |
OD |
ID(мм) |
Жалпы бийиктик |
Сегменттин узундугу |
Илмек/Ризер диаметри. |
Бар № |
S-02001 |
37.5 |
φ13 |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ13 |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ13 |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ12 |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ10 |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ14.2 |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ13 |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ10 |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ13 |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ12 |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ12 |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ10 |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ10 |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ15.75 |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ15.5 |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ10.2 |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
Мотор коммутатору электр шаймандарында, тиричилик техникаларында, автомобильдерде, мотоцикл моторлорунда жана башка тармактарда кеңири колдонулат; жыйноочу шакекчелер, көмүр щетка ээлери, зым такталары ар кандай мүнөздөмөлөргө жана моделдерге ээ.

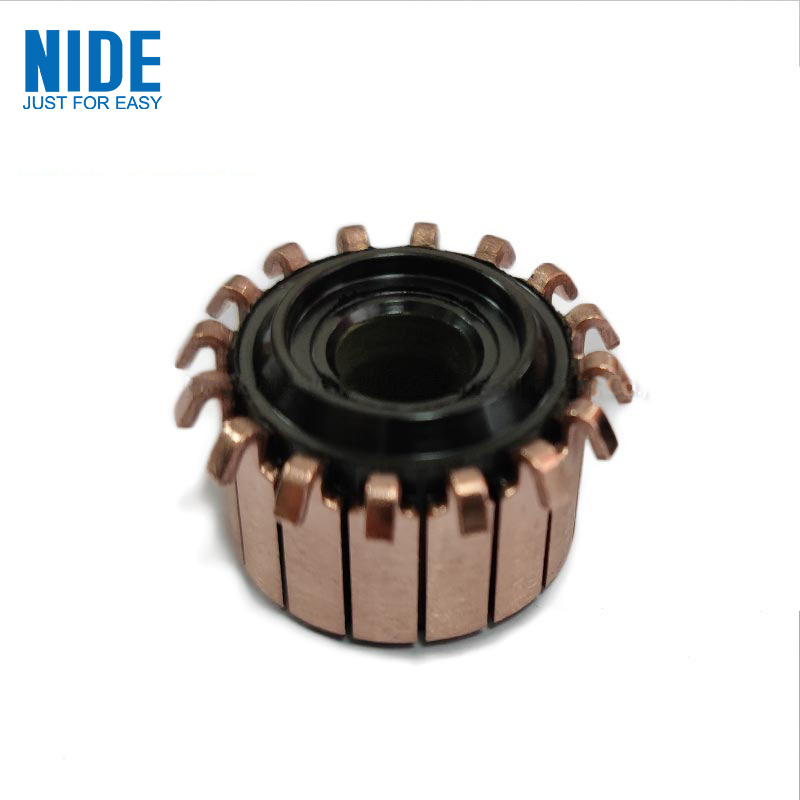

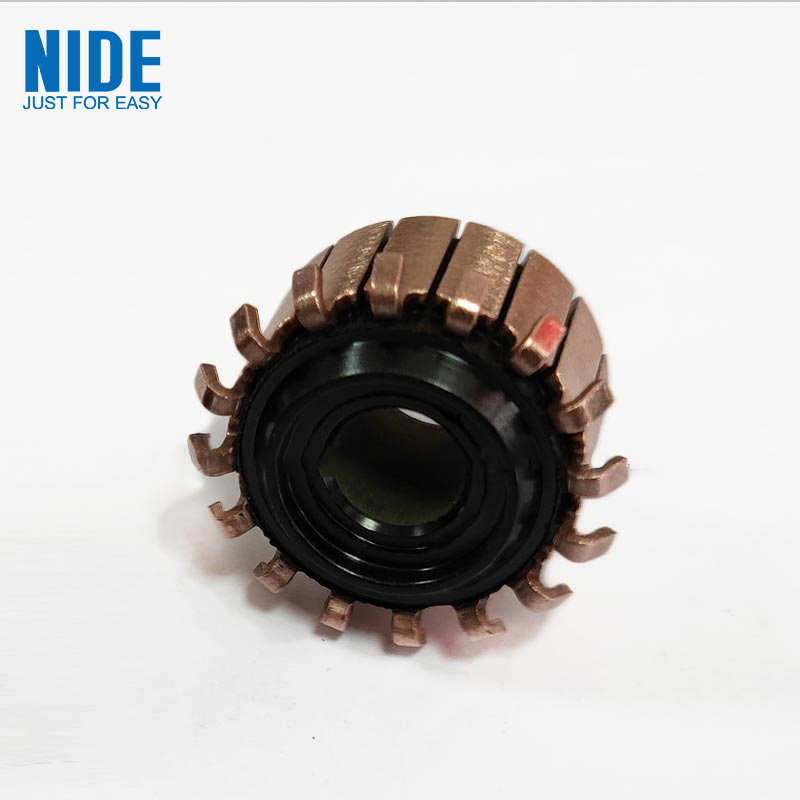

Турмуш-тиричилик техникасы үчүн шире сыггыч мотор коммутатору
