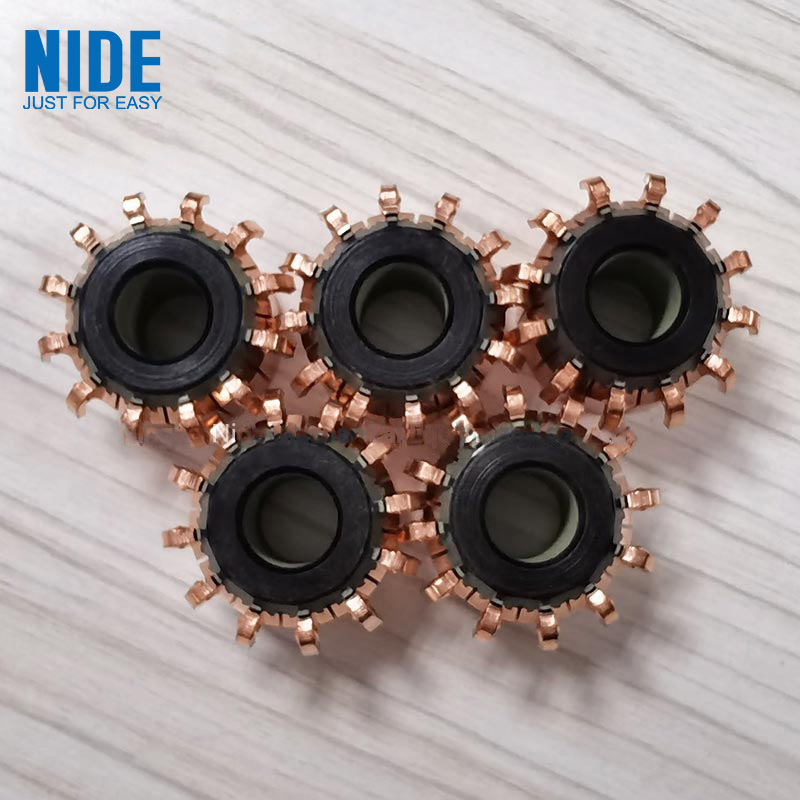

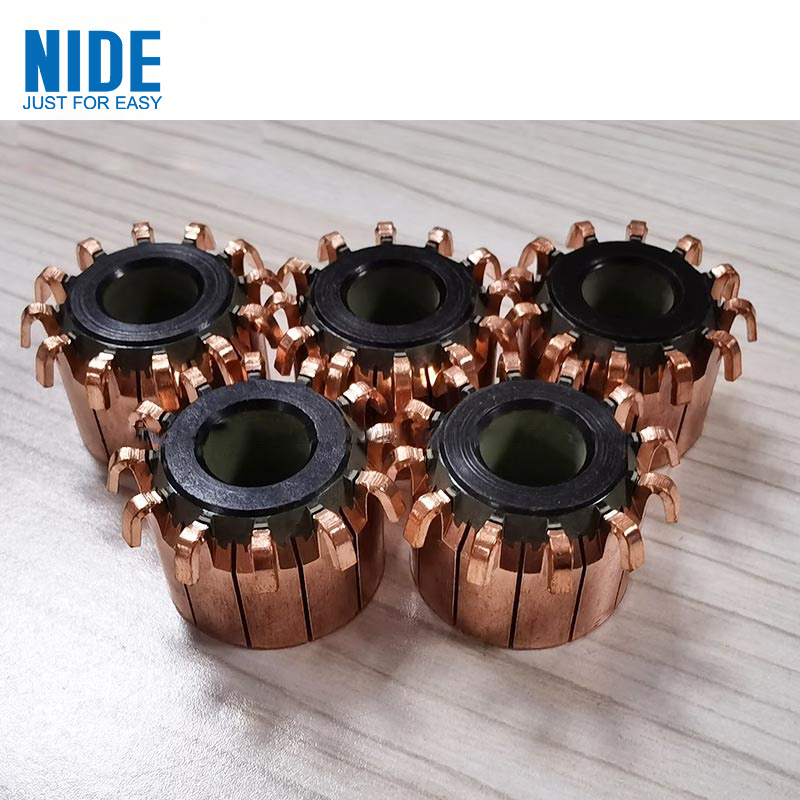

Чач кургаткычтын моторунун коммутаторуна бышырылган порошок менен басылган көктүн корпусу кирет. Көктүн денеси слюда оюгу менен камсыздалган. Илгич түрүндөгү коммутатор калыптын корпусунан, коммутатордун бөлүгүнөн, бекемдөөчү шакекчеден жана ички жеңден турат. Көктүн корпусу өзгөрөт Багыт бөлүгү, арматура шакеги жана ички жең туруктуу туташтырылган.
Модель № |
OD |
ID(мм) |
Жалпы бийиктик |
Сегменттин узундугу |
Илмек/Ризер диаметри. |
Бар № |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Чач кургаткыч мотор коммутаторлору DC кыймылдаткычтарында, генераторлордо жана универсалдуу моторлордо колдонулат.
Ротордун орамдарында токтун дайыма бир багытта агып турушун камсыз кылыңыз.
Мотордо коммутатор орамдарга электр тогун берет. Туруктуу айлануучу момент айлануучу орамдардагы токтун багытын ар бир жарым бурулушта тескерилөө аркылуу пайда болот.
Генератордо коммутатор токтун багытын ар бир айлануу менен тескери бурат, тышкы жүктүн чынжырында орамдардан өзгөрмө токту бир багыттуу түз токко айландыруу үчүн механикалык түзөткүч катары кызмат кылат.
Чач кургаткыч мотор коммутаторлору - ротор менен тышкы чынжырдын ортосундагы токтун багытын мезгил-мезгили менен тескери буруп турган айлануучу электрдик өчүргүч.
