Электр аспаптары үчүн коммутатор: Ишенимдүү мотор иштешинин артында кичинекей компонент

Адамдар электр бургулоочу, бурчтук жаргылчак, араа жана жылмалоочу машиналар сыяктуу электр шаймандарын колдонгондо, көбүнчө мотордун кубаттуулугуна, ылдамдыгына жана бышыктыгына көңүл бурушат. Бирок, көптөгөн щеткалуу электр кыймылдаткычтарынын ичинде кичинекей бир компонент электр энергиясын механикалык кыймылга айландыруу үчүн маанилүү ролду ойнойт.Электр аспаптары үчүн коммутатор. Коммутатор мотор жыйындысынын кичинекей гана бөлүгү болсо да, анын конструкциясы мотордун эффективдүүлүгүнө, иштөө туруктуулугуна, ызы-чуунун деңгээлине жана кызмат мөөнөтүнө түздөн-түз таасирин тийгизет. Жогорку ылдамдыктагы айлануучу жабдууларды талап кылган тармактарда коммутаторлорду өндүрүү так инженерияны, материалды тандоону жана сапатты катуу көзөмөлдөөнү камтыйт.

Электр аспаптары үчүн коммутатор деген эмне?

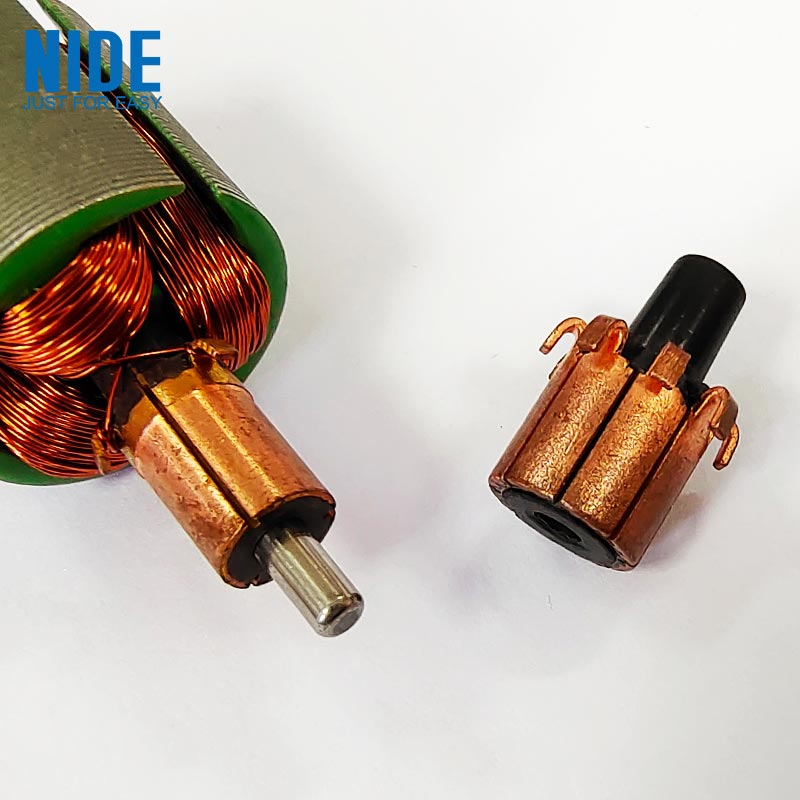

A Электр аспаптары үчүн коммутаторщеткалуу DC кыймылдаткычтарында жана универсалдуу кыймылдаткычтарда колдонулган айлануучу электрдик коммутациялык компонент. Анын негизги милдети кыймылдаткычтын роторунун айлануусун улантууга мүмкүндүк берүүчү мотор орогучтары аркылуу агып жаткан токтун багытын көзөмөлдөө. Кадимки коммутатор төмөнкүлөрдөн турат:

Компонент	Функция
Жез сегменттери	Щеткалар менен ротордун орамдарынын ортосунда электр тогун өткөрүү
Изоляциялык материал	Жеке жез сегменттерин электрдик жактан ажыратат
Негизги структура	Айланып иштөө үчүн механикалык колдоо көрсөтөт
Туташуу терминалдары	Коммутаторду мотор орогучтары менен бириктирет

Иштөө учурунда көмүр щеткалары электр энергиясын кыймылдаткычка өткөрүп берүү үчүн айлануучу коммутатордун бети менен байланышат.

Эмне үчүн электр инструменттеринин моторлорунда коммутатор маанилүү?

Электр шайман мотору татаал шарттарда иштейт: Жогорку айлануу ылдамдыгы Тез-тез баштоо жана токтотуу Оор механикалык жүктөр Үзгүлтүксүз титирөө Бул шарттарда коммутатор туруктуу электр байланышын кармап турууга тийиш. Жакшы иштелип чыккан коммутатор жакшыртууга жардам берет: Мотор натыйжалуулугу Айлануунун туруктуулугу Электр өткөргүчтүк Куралдын иштөө мөөнөтү Эгерде коммутатордун бети тегиз эскирбесе, ал төмөнкүдөй көйгөйлөргө алып келиши мүмкүн: Көбөйгөн учкундар Кыймылсызданган кыймылдаткыч күчү Ашыкча жылуулук пайда болушу Кыскартылган щетка

Өнөр жай сыры: Коммутатордун бетинин сапаты анын сырткы көрүнүшүнө караганда маанилүү

Коммутатор жөнөкөй жез компоненти сыяктуу көрүнүшү мүмкүн, бирок анын бетинин абалы өтө маанилүү. Мотор өндүрүүчүлөр өзгөчө көңүл бурушат: Сегменттин тактыгы Беттин тегиздиги Тегеректиктин тактыгы Изоляциянын аралыгы Ал тургай, кичинекей өндүрүштүк айырмачылыктар таасир этиши мүмкүн: Көмүртек щеткалары менен байланыштын туруктуулугу Электр каршылык Жылуулук генерациясы Жогорку ылдамдыктагы электр шаймандары үчүн айлануучу компоненттин кичине дисбаланстары титирөөнү жаратып, мотордун иштешин төмөндөтүшү мүмкүн.

Электрдик аспаптын коммутаторлорунда колдонулган материалдар

Коммутатордун материалдык айкалышы анын электрдик жана механикалык көрсөткүчтөрүн аныктайт.

Жез сегменттери

Жез көбүнчө анын себебинен колдонулат: Жогорку электр өткөрүмдүүлүк Жакшы жылуулук аткаруу Ылайыктуу механикалык касиеттери

Изоляциялык материалдар

Жез сегменттеринин ортосундагы изоляция электрдик кыска туташуулардын алдын алат. Жалпы материалдар төмөнкүлөрдү камтыйт: Слюда Жогорку температурадагы изоляциялык кошулмалар

Атайын эритме материалдар

Кээ бир колдонмолор жакшыртуу үчүн жез эритмелерин колдонушат: Кийүүгө каршылык Механикалык күч Жогорку ылдамдыктагы аткаруу

Электр аспабынын коммутаторунун артындагы өндүрүш процесси

Ишенимдүү коммутаторду өндүрүү бир нече так процесстерди талап кылат.

Жез сегментин түзүү

Жез даана мотор дизайн талаптарына ылайык так сегменттеринде калыптанган.

Калыптоо жана монтаждоо

Толук айлануучу түзүлүштү түзүү үчүн жез сегменттери жылуулоочу материалдар менен бекитилет.

Механикалык иштетүү жана үстүн жасалгалоо

Төмөнкүлөрдү камсыз кылуу үчүн коммутатордун бети так иштетилет: Туура диаметри Жылмакай байланыш бети Туруктуу айлануу

Сыноо

Сапатты текшерүү төмөнкүлөрдү камтышы мүмкүн: Өлчөмдүү өлчөө Электр өткөргүчтүктү текшерүү Изоляцияны сыноо Динамикалык балансты текшерүү

Коммутатор vs Brushless Motor Technology

Щеткасыз мотор технологиясын өнүктүрүү менен, кээ бир заманбап электр шаймандары салттуу щеткалуу моторлорду алмаштырды. айырмачылыктар төмөнкүлөрдү камтыйт:

Өзгөчөлүк	Коммутатору бар щеткалуу мотор	Brushless Motor
Структура	Щёткаларды жана коммутаторду колдонот	Электрондук башкаруу системасын колдонот
Техникалык тейлөө	Убакыттын өтүшү менен щетка алмаштырууну талап кылат	Жалпысынан механикалык эскирүү аз
Наркы	Көбүрөөк үнөмдүү дизайн	Жогорку технологиялык талаптар
Колдонмо	Көптөгөн салттуу электр шаймандарында кеңири таралган	Өркүндөтүлгөн инструменттерде көбүрөөк колдонулат

Щеткасыз мотордун өсүшүнө карабастан, коммутаторго негизделген кыймылдаткычтар алардын жетилген технологиясы, наркынын артыкчылыктары жана ишенимдүү иштеши үчүн кеңири колдонулат.

Электр аспаптарында коммутаторлордун жалпы колдонулушу

Коммутаторлор моторлордо кеңири колдонулат:

Электрдик бургулар

Бургулоо жана бекитуу операциялары учун стабилдуу айланууну камсыз кылуу.

Бурчтук майдалагычтар

Талап кылынган эмгек шарттарында жогорку ылдамдыкта айланууну колдоо.

Электр араа

Жүктөрдү кесүү учурунда мотордун иштешин сактаңыз.

Сандер жана жылтыратуу куралдары

Бети иштетүү үчүн ырааттуу ылдамдыкты башкарууну камсыз кылуу.

Жашыруун чакырык: Жылуулук жана эскирүүнү башкаруу

Коммутатордун дизайнындагы эң чоң көйгөйлөрдүн бири - бул электрдик көрсөткүчтөр менен механикалык эскирүүнүн ортосундагы байланышты көзөмөлдөө. Операция учурунда: Щеткалар сүрүлүүнү жаратат Электр тогу жылуулукту жаратат Айлануу механикалык стрессти жаратат Жакшы коммутатордун дизайны тең салмактуу болушу керек: Өткөргүчтүк Кийүүгө каршылык Температуранын туруктуулугу Байланыш ишенимдүүлүгү Мына ошондуктан материалды тандоо жана өндүрүштүн тактыгы абдан маанилүү.

Электр аспабынын коммутаторлорунун келечектеги тенденциялары

Жакшыртылган материалдык технология

Келечектеги өнүгүүлөр төмөнкүлөргө көңүл бурушу мүмкүн: Жакшыраак эскирүүгө туруктуу материалдар Жакшыртылган жез эритмесин аткаруу Узак кызмат мөөнөтү

Жогорку тактыктагы өндүрүш

Өндүрүштүн алдыңкы жабдуулары жакшыртат: Өлчөмдүк тактык Беттин консистенциясы Мотор натыйжалуулугу

Гибриддик мотор өнүктүрүү

Щёткасыз моторлор өсүп жатканына карабастан, жакшыртылган щеткалуу мотор технологиялары чыгымды сезгич жана өнөр жайлык колдонмолорду тейлөөнү уланта берет.

Жыйынтык: Күчтүү куралдарды колдогон кичинекей компонент

Электр шаймандары үчүн коммутатор мотордун ичине катылган болушу мүмкүн, бирок анын ролу электр энергиясын өзгөртүү жана туруктуу иштөө үчүн маанилүү. Так өндүрүш, алдыңкы материалдарды жана үзгүлтүксүз өркүндөтүү аркылуу коммутаторлор бургулоодо, жаргылчактарда, арааларда жана башка көптөгөн электр шаймандарында ишенимдүү иштөөнү улантууда. Бул кичинекей айлануучу компонент эң кичинекей бөлүктөрү да өнөр жай жабдууларынын иштешине кандайча чоң таасир тийгизе аларын көрсөтүп турат.
